Kraftledningsbesiktning från luften: Precision på centimeternivå

När elnätets stabilitet avgörs från luften

Lyft blicken över skog, berg och kuststräckor så framträder elnätets verkliga utmaning. Det svenska transmissions- och distributionsnätet, som beskrivs översiktligt på Wikipedia, består av tusentals mil ledning som ska fungera genom stormar, snölast, åska, vegetationstillväxt och långvarigt materialslitage. Ett enda skadat spann, en överhettad skarv eller ett träd med fel fallriktning kan utvecklas från en lokal avvikelse till ett avbrott med konsekvenser för hushåll, industri, kommunikationer och annan samhällsviktig verksamhet. Att upprätthålla driftsäkerheten i Sveriges vidsträckta transmissionsnät är därför avgörande för hela infrastrukturen, där ledningar korsar både skog och berg.

Från luften blir det möjligt att börja i helheten och sedan gå nära det som kräver åtgärd. En helikopter kan snabbt följa en lång ledningskorridor, stanna vid en misstänkt stolpe och ge inspektören en detaljbild av isolatorer, ledare, jordlinor och infästningar. Det är en kombination som markpersonal ofta inte kan åstadkomma med samma tempo, särskilt i oländig terräng eller direkt efter ett oväder. Med rätt sensorik kan besättningen dessutom upptäcka förhållanden som inte syns med blotta ögat, även på ledningar där spänningen ligger mellan tiotusentals och hundratusentals volt.

Från överblick till åtgärd med modern sensorik

En modern flygbesiktning är mer än en visuell överflygning. Helikoptern fungerar som en rörlig plattform för flera datakällor, där optiska kameror, termiska sensorer, positionssystem och ibland LiDAR samverkar. Den visuella bilden visar mekaniska skador, korrosion, sprickor, lösa bultar, skadade isolatorer och spår efter åska eller hackspettar. Samtidigt kan georefererade bilder kopplas till en specifik stolpe, ett ledningsspann eller en komponent i nätägarens underhållssystem.

Termografi tillför en annan dimension. En skarv eller anslutning kan ha förhöjd temperatur innan felet blivit synligt, eftersom elektriskt motstånd, dålig kontakt eller överbelastning skapar varmgång. En värmekamera kan då hjälpa till att skilja en normal temperaturvariation från ett mönster som kräver närmare kontroll. Metoden ersätter inte alltid fysisk verifiering, men den gör det möjligt att prioritera rätt och minska risken att ett dolt fel utvecklas till haveri under hög belastning.

LiDAR, som mäter avstånd med laserpulser, används för att bygga en detaljerad tredimensionell bild av ledningsgata, vegetation och terräng. Därmed kan avståndet mellan fasledare och träd bedömas mer systematiskt än genom enstaka visuella uppskattningar. En sådan modell kan också visa var växtlighet riskerar att bryta säkerhetsmarginaler vid vind eller snö. Från överblick till åtgärd blir steget kortare när inspektionsdata kan sorteras geografiskt, jämföras över tid och skickas direkt till vegetationsteam eller reparationsledning.

Mekaniken bakom arbete under full spänning

Börja i helheten: transmissionsledningar kan inte behandlas som vilken teknisk utrustning som helst. En generator eller industrimaskin kan ofta kopplas bort för service, men en viktig kraftledning måste i många fall fortsätta överföra el. Att ta en förbindelse ur drift kan minska överföringskapaciteten, skapa trånga sektionsförhållanden och bli dyrt för både nätägare och samhälle. Därför finns metoder för så kallat arbete under spänning, inklusive helikopterburet underhåll på ledningar som kan bära mellan 60 000 och 500 000 volt.

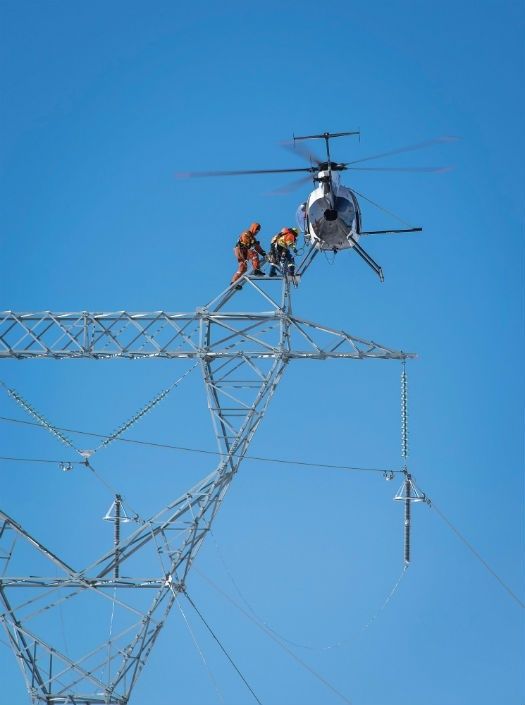

Vid bare-hand-arbete förs teknikern till ledningen från en helikopter eller arbetsplattform. Teknikern, plattformen och ledningen bringas till samma elektriska potential, vilket eliminerar den farliga potentialskillnaden mellan kroppen och ledaren. Den ledande dräkten fungerar som en del av en Faraday-bur, medan frånvaron av en jordförbindelse innebär att strömmen inte får den väg genom kroppen som annars skulle vara livshotande. Metoden kräver specialutbildning, kontrollerad utrustning och noggranna avstånd till andra potentialer. Den beskrivs mer utförligt i Helicopter – Live Power Line Operations.

Pilotens uppgift är samtidigt långt mer krävande än att hålla en rak kurs. Helikoptern ska positioneras med mycket små rörelser nära ledare, stolpar och stag, ofta under vindbyar och turbulens som påverkas av terrängen. I vissa inspektioner används reptransport, i andra en plattform eller en kort hover framför en komponent. Besättningens roller måste vara tydliga, eftersom varje korrigering påverkar både flygsäkerhet och arbetsmiljö.

• Elektriska risker analyseras utifrån spänningsnivå, avstånd, jordning och potentialskillnader.
• Flygrisker omfattar turbulens, sikt, hinder, reservlandningsplatser, bränsle och helikopterns tekniska status.
• Arbetsmetoden väljs efter uppgift, väder, ledningens konstruktion och behovet av att hålla förbindelsen i drift.
• Kommunikationen mellan pilot, inspektör och tekniker ska vara entydig före, under och efter varje arbetsmoment.

Metodisk feldetektering steg för steg vid akuta stormlägen

Efter ett omfattande oväder är tiden viktig, men brådska får inte ersätta metodik. En första flygning behöver ge nätägaren en lägesbild: vilka ledningskorridorer är mest utsatta, var finns rapporterade avbrott och vilka områden är svåra att nå från marken? Helikopterbaser kan etableras eller förstärkas nära det berörda nätet, och operatörer kan planera om resurser när väderprognoser visar risk för nya stormar. Förmågan att snabbt flyga över långa sträckor ger ett försprång innan markteam hunnit ta sig fram.

Nästa steg är att gå från bred avsökning till riktad kontroll. En korridorflygning kan identifiera nedfallna träd, lutande stolpar, brutna ledare och synliga skador. Därefter följer detaljflygning kring varje misstänkt objekt. Stolpens mekaniska integritet, stag, fundament, isolatorer, jordlinor och infästningar bedöms var för sig. En skada som först ser begränsad ut kan visa sig ha påverkat flera komponenter, medan en annan observation kan klassas som lågprioriterad och hanteras inom ordinarie underhåll.

Det avgörande är att resultatet inte stannar i fotografier. Data behöver omsättas till en prioriterad arbetsorder med position, feltyp, allvarlighetsgrad, åtkomstinformation och rekommenderad åtgärd. På så sätt kan reparationsledningen dirigera rätt lag och rätt material till rätt plats. Erfarenheter från svenska haveriutredningar visar samtidigt att själva flygningen måste förberedas lika noggrant som reparationsarbetet. En olycka under inspektion av en 10 kV-ledning i Ramseleområdet 2007 ledde till att en 130 kV-förbindelse stördes och omkring 5 500 kunder blev utan el under flera timmar.

1. Samla in aktuella kartor, ledningsdata, kända korsningar, hinder, tidigare avvikelser och planerad flygväg.
2. Genomför en säkerhetsgenomgång där pilotens och inspektörens ansvar för navigering, hinderupplysning och kommunikation är uttryckligt.
3. Flyg först en översiktlig korridor och markera avvikelser med position och bildreferens.
4. Gå tillbaka till prioriterade objekt för detaljkontroll av stolpe, ledare, isolatorer, skarvar och vegetation.
5. Skapa omedelbara arbetsorder och följ upp att markteamet har nått platsen och återrapporterat åtgärden.

Säkerhetskultur och riskhantering i luftrummet

Säkerhetskulturen börjar före start. Den svenska haveriutredningen efter olyckan nära Ramsele pekade på bristande förberedelser, avsaknad av tillräckliga kartor och otydlig ansvarsfördelning. Ett korsande ledningsspann på ungefär helikopterhöjd upptäcktes för sent, samtidigt som nätet inte var markerat på det sätt som krävdes. Lärdomen är konkret: en GPS-skärm som bara inspektören ser kan inte ersätta en gemensam plan som piloten kan använda i realtid.

Riskbedömningen måste därför förena flyg- och elkraftsperspektivet. En pilot kan vara van vid terrängflygning men behöver fullständig information om ledningsnätets geometri. En elkrafttekniker kan känna komponenterna väl men behöver förstå hur sikt, fart, turbulens och helikopterns rörelser påverkar arbetet. Branschens erfarenheter av arbete på spänningssatta ledningar visar varför specialiserade rutiner och strikt disciplin är nödvändiga.

• Kontrollera att kartmaterialet är aktuellt och visar korsande ledningar, master, vajrar, terränghinder och förbjudna eller känsliga områden.
• Fastställ vem som navigerar, vem som spanar efter hinder och vem som fattar beslut om avbruten flygning.
• Använd gemensamma referenspunkter och bekräfta kritiska meddelanden, särskilt vid detaljflygning och hover.
• Planera alternativ vid försämrad sikt, ökande vind, tekniskt fel eller behov av nödlandning.
• Dokumentera avvikelser efter uppdraget och uppdatera rutiner, kartor och utbildning.

Vägen mot ett mer robust och förutsägbart elnät

Proaktiv luftburen besiktning ger ekonomisk nytta genom att underhåll kan prioriteras innan ett fel blir ett haveri. Den minskar behovet av akuta utryckningar, gör vegetationstillsyn mer träffsäker och kan förlänga livslängden på ledningar och komponenter. Den samhälleliga vinsten är minst lika viktig: färre oplanerade avbrott, bättre beredskap och större förutsägbarhet för verksamheter som är beroende av stabil elförsörjning.

Centimeternivåns geometri, termiska avvikelser och högupplösta bilder skapar samtidigt ett bättre beslutsunderlag för framtidens elektrifierade samhälle. För nätägare är nästa steg att koppla ihop inspektionsplanen med riskbaserat underhåll: definiera vilka fel som kräver omedelbar åtgärd, vilka som ska följas över tid och vilka data som behöver samlas in vid nästa flygning. När informationen kvalitetssäkras, delas med reparationsorganisationen och återförs till planeringen blir flygbesiktningen mer än kontroll. Den blir ett systematiskt sätt att se mönstret, skilja på viktigt och brådskande och omvandla överblick till åtgärd.
